Выполненные работы от "А"бхазии до "Я"кутии

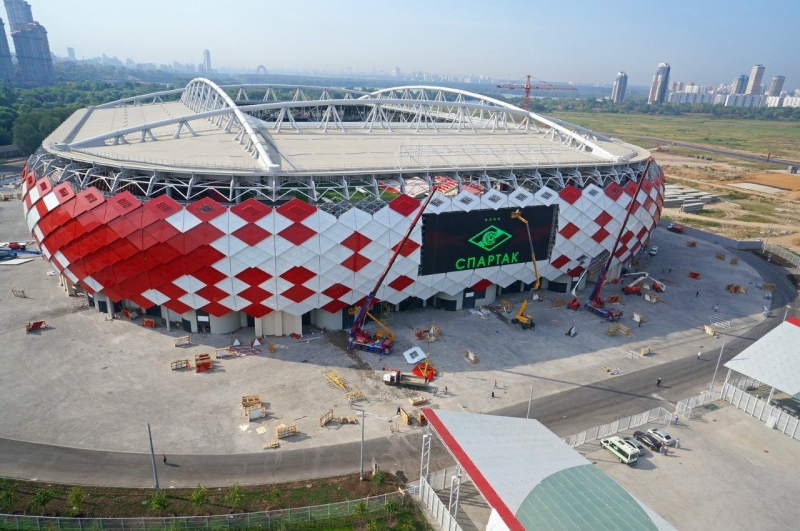

Москва. Стадион "Спартак"
Расположение объекта: Москва
Дата выполнения: 2011

«Расчетные исследования трехмерного упруго-пластического напряженно-деформированного состояния узлов сопряжения ферм покрытия стадиона „Спартак“ (Москва, Тушино,…)».



Выводы
При анализе напряженно-деформированного состояния и прочности верхнего узла ферм покрытия на заданное заказчиком сочетание нагрузок (перемещений торцев) проводился расчет в трехмерной физически и геометрически нелинейной конечноэлементной постановке по программному комплексу ANSYS с учетом пластического деформирования отдельных конструктивных элементов.
Пластические деформации начинают возникать при 75% нагрузки на внутренней стороне в верхней центральной зоне узла.
Максимальное значение пластической деформации при полной нагрузке составило 0.63% для загружения 1 и 1,03% для загружения 31, что значительно меньше предельных деформаций для строительных сталей  (для большинства марок составляют 15-20%). Зона пластичности при этом нигде не развивается на всю толщину. Пластика образуется на внутренней стороне в центральной части узла и на внешних сторонах в примыкающих трубах.
В соответствии с расчетом несущая способность конструкции узла покрытия обеспечивается. Для дополнительной оценки запаса выполнен расчет вплоть до исчерпания несущей способности путем пропорционального увеличения заданных перемещений сверх расчетных значений. Разрушающие пластические деформации в отдельных зонах возникают более чем при 200%-й нагрузке от расчетной, и даже при этой величине не распространяются на всю толщину труб.

Выводы

При анализе напряженно-деформированного состояния и прочности верхнего узла ферм покрытия на заданное заказчиком сочетание нагрузок (перемещений торцев) проводился расчет в трехмерной физически и геометрически нелинейной конечноэлементной постановке по программному комплексу ANSYS с учетом пластического деформирования отдельных конструктивных элементов. Пластические деформации начинают возникать при 75% нагрузки на внутренней стороне в верхней центральной зоне узла. Максимальное значение пластической деформации при полной нагрузке составило 0.63% для загружения 1 и 1,03% для загружения 31, что значительно меньше предельных деформаций для строительных сталей  (для большинства марок составляют 15-20%). Зона пластичности при этом нигде не развивается на всю толщину. Пластика образуется на внутренней стороне в центральной части узла и на внешних сторонах в примыкающих трубах.В соответствии с расчетом несущая способность конструкции узла покрытия обеспечивается. Для дополнительной оценки запаса выполнен расчет вплоть до исчерпания несущей способности путем пропорционального увеличения заданных перемещений сверх расчетных значений. Разрушающие пластические деформации в отдельных зонах возникают более чем при 200%-й нагрузке от расчетной, и даже при этой величине не распространяются на всю толщину труб.
