Выполненные работы от "А"бхазии до "Я"кутии

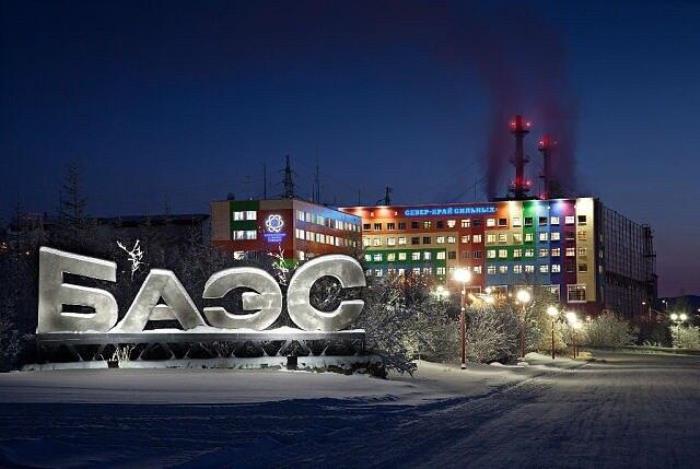

Чукотский автономный округ, Билибинская АЭС
Руководитель работы докт. техн. наук, проф. А.М. Белостоцкий
Использовано ПО: АСТРА-НОВА
Расположение объекта: г.Билибино, Чукотка
Дата выполнения: 2012
«Мероприятия для снижения последствий запроектных аварий на Билибинской АЭС, связанных с внешними воздействиями. Расчет поэтажных спектров ответа на отметках установки и раскрепления технологического оборудования и трубопроводов ВБ по расчетным акселерограммам ИФЗ РАН»

Выводы
В результате выполненных расчетно-теоретических разработок и исследований комплексной динамической модели системы «барабаны сепараторы — трубопроводы ОЦК — трубопроводы питательной воды и иные в зоне влияния на ОЦК» Билибинской АЭС при действии статических и циклических нагрузок и сейсмических воздействий, заданных трехкомпонентными спектрами ответа для исходных землетрясений уровней МРЗ (альтернативные данные ОАО «Атомэнергопроект» и ИФЗ РАН), можно сформулировать следующие выводы и рекомендации.
Разработанная и верифицированная комбинированная динамическая модель «барабаны сепараторы — трубопроводы ОЦК — трубопроводы питательной воды и иные» Билибинской АЭС, реализованная в аттестованном программном комплексе АСТРА-АЭС, адекватно отражает статическое и сейсмическое НДС трубопроводных систем ОЦК.
При заданной и исследованной проектной компоновке трубопроводов и оборудования, расстановке и типе опор максимальные расчетные напряжения нормативных групп (этапов) для всех деталей трубопроводной системы ОЦК не превышают допускаемых значений по критериям статической и циклической прочности, а максимальные перемещения – критериев деформативности.
Трубопроводы ОЦК удовлетворяют критериям сейсмической прочности при упомянутой проектной компоновке, за исключением варианта расчёта на спектры АЭП для исходного 7-балльного МРЗ:
– все тройники в зоне примыкания трубопровода питательной воды к опускному трубопроводу ОЦК. По критериям сейсмической прочности расчётные напряжения превышают допускаемые до 3,51 раза;
– подавляющее большинство подъёмных трубопроводов в зоне примыкания к барабан-сепараторам. По критериям сейсмической прочности расчётные напряжения превышают допускаемые до 1,55 раза;
– в 16-и из 24-х подъёмных трубопроводах в зоне отводов, расположенных выше антисейсмических закреплений. Отмечено небольшое превышение допускаемых напряжений (не более 10%);
– большинство опускных и подъёмных трубопроводов в зонах проходки сквозь стену к реактору. По критериям сейсмической прочности расчётные напряжения превышают допускаемые до 2,43 раза;
– прямой участок одного из опускных трубопроводов от БС1 в зоне опоры на отметке +5,950. Отмечено небольшое превышение допускаемых напряжений (не более 12%).
Определены расчетные статические и сейсмические перемещения и нагрузки (силы и моменты) на патрубки оборудования и на опорные конструкции, необходимые для проектирования и оценки прочности опор, оборудования и строительных конструкций.
Вынужденно принятые упрощения модели (например, моделирование зоны примыкания трубопроводов ОЦК к барабан-сепараторам и самих барабан-сепараторов, пренебрежение возможной податливостью зон проходок сквозь строительные конструкции – пресловутые «границы проектирования») подтверждают необходимость и возможность дальнейших уточненных прочностных исследований трубопроводов ОЦК.
Выводы

В результате выполненных расчетно-теоретических исследований динамической реакции пространственных конечноэлементных моделей систем «основание – строительные конструкции – оборудование/трубопроводы» главного корпуса Билибинской АЭС при действии сейсмических воздействий, заданных трехкомпонентными акселерограммами землетрясений уровня МРЗ 5 баллов (данные ИФЗ РАН), можно сформулировать следующие выводы и рекомендации.
  • В расчетных динамических (сейсмических) реакциях проявляются все вычисленные значимые собственные формы колебаний систем «основание – строительные конструкции – оборудование/трубопроводы» в сейсмически значимом частотном диапазоне.
  • Весьма высокий и, как можно предвидеть, опасный для оборудования и трубопроводов уровень сейсмических спектров ответа выявлен в зонах помещения барабанов-сепараторов, деаэраторов и др. при исходном уровне МРЗ 5 баллов (акселерограмма ИФЗ РАН).
  • Сравнительный анализ сейсмических спектров ответа, вычисленных для заданных узлов крепления оборудования и трубопроводов главного корпуса в осях 1-9 (модель 1, 48 узлов) и 10-17 (модель 2, 43 узла), дал ожидаемую картину существенного (до 2,5 раз) снижения максимальных пиковых значений при повышении уровня демпфирования металлоконструкций с 2% (проектный вариант) до 5% ( «стресс-тест») для акселерограммы ИФЗ РАН уровня МРЗ 5 баллов.
