Выполненные работы от "А"бхазии до "Я"кутии

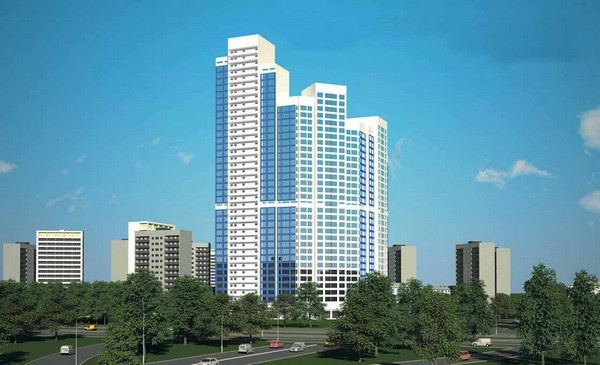

Москва, Рублевское шоссе, ЖК "Рублевские огни"
Руководитель работы докт. техн. наук, проф. А.М. Белостоцкий
Расположение объекта: Москва, Рублевское ш
Дата выполнения: 2011



Заключение
По результатам выполненной НИР «Расчетное определение ветровых нагрузок на фасадные конструкции высотного жилого дома по адресу: г. Москва, Рублевское шоссе, …на основе трехмерного численного моделирования ветровой аэродинамики» можно сформулировать следующие выводы и рекомендации:
Для ряда зданий, схожих с рассматриваемым ЖК, выполнено сравнение результатов трехмерных расчетов по разработанной CFD-методике с данными испытаний в аэродинамических трубах и натурными замерами – фиксируется практически приемлемый уровень соответствия.
На основе анализа и обобщения исходных данных разработаны и верифицированы расчетные трехмерные численные модели ветровой аэродинамики высотного трехсекционного здания ЖК «Рублевские огни» в существующей окружающей застройке и с учетом рельефа.
С использованием современных численных методов гидрогазодинамики, реализованных в программном комплексе ANSYS CFX, на верифицированных трехмерных моделях проведены расчеты средних, минимальных и максимальных ветровых давлений на фасадные конструкции ЖК «Рублевские огни» при 24-х направлениях ветра (через 15°).
Определены расчетные «огибающие» максимальных и минимальных ветровых давлений (для рассмотренных направлений ветра) на фасадные конструкции высотного здания ЖК «Рублевские огни».
По результатам основных расчетов наибольшая отрицательная ветровая нагрузка на фасад составила -3.86 кПа (386 кгс/  м²) и была отмечена в угловых зонах высотной части 2 и 3 секций на высоте верхнего технического этажа и кровли. Для фасадных конструкций значения наибольшей отрицательной ветровой нагрузки на фасад превышающей -3.5 кПа (350 кгс/  м²) были отмечены для 4 направлений ветра. При уточняющем расчете данных направлений ветра наибольшая ветровая нагрузка на фасад составила от -3.5 кПа (350 кгс/  м²) до -4.2 кПа (420 кгс/  м²) и была отмечена в угловых зонах на высоте верхних 6-7 этажей, верхнего технического этажа и кровли. Изменение отрицательной нагрузки имеет локальный характер, ширина полосы данного давления не превышает 0.3 м от острого угла здания. Для большей части главных фасадных конструкций отрицательные ветровые давления составляют от -0.5 до -1.8 кПа, в остроугольных угловых зонах достигая -2.5 кПа.
Наибольшая расчетная положительная ветровая нагрузка на фасад составила +1.68 кПа (168 кгс/  м²) и была отмечена в верхней части секции 3 на высоте 38-40-го и верхнего технического этажей и кровли. Для большей части главных фасадных конструкций положительные ветровые давления составляют от 0.5 до 1.2 кПа.
При определении пиковых значений ветровых давлений принято, что конструктивные элементы ограждения и узлы их крепления к зданию являются достаточно жесткими, и в них не возникает заметных дополнительных (аэроупругих, резонансных) динамических усилий и перемещений. В противном случае, значение этих нагрузок необходимо уточнить на основе результатов динамического расчета системы «элементы ограждения – их несущие конструкции – элементы их крепления».
Разработанные параметризованные модели и полученные результаты численного моделирования ветровой аэродинамики рекомендуется использовать при формировании и осуществлении системы мониторинга несущих и фасадных конструкций ЖК «Рублевские огни».
В расчетных исследованиях рассматривалась существующая на данный момент архитектурная ситуация. В случае строительства в окрестности объекта многоэтажных зданий и сноса прилегающей застройки результаты расчетов могут потребовать коррекции.

«Расчетное определение ветровых нагрузок на фасадные конструкции ЖК „Рублевские огни“ . Москва, Рублевское шоссе, …) на основе трехмерного численного моделирования ветровой аэродинамики»

Заключение

По результатам выполненной НИР «Расчетное определение ветровых нагрузок на фасадные конструкции высотного жилого дома по адресу: г. Москва, Рублевское шоссе, …на основе трехмерного численного моделирования ветровой аэродинамики» можно сформулировать следующие выводы и рекомендации:
Для ряда зданий, схожих с рассматриваемым ЖК, выполнено сравнение результатов трехмерных расчетов по разработанной CFD-методике с данными испытаний в аэродинамических трубах и натурными замерами – фиксируется практически приемлемый уровень соответствия.
На основе анализа и обобщения исходных данных разработаны и верифицированы расчетные трехмерные численные модели ветровой аэродинамики высотного трехсекционного здания ЖК «Рублевские огни» в существующей окружающей застройке и с учетом рельефа.
С использованием современных численных методов гидрогазодинамики, реализованных в программном комплексе ANSYS CFX, на верифицированных трехмерных моделях проведены расчеты средних, минимальных и максимальных ветровых давлений на фасадные конструкции ЖК «Рублевские огни» при 24-х направлениях ветра (через 15°).
Определены расчетные «огибающие» максимальных и минимальных ветровых давлений (для рассмотренных направлений ветра) на фасадные конструкции высотного здания ЖК «Рублевские огни».
По результатам основных расчетов наибольшая отрицательная ветровая нагрузка на фасад составила -3.86 кПа (386 кгс/м2) и была отмечена в угловых зонах высотной части 2 и 3 секций на высоте верхнего технического этажа и кровли. Для фасадных конструкций значения наибольшей отрицательной ветровой нагрузки на фасад превышающей -3.5 кПа (350 кгс/м2) были отмечены для 4 направлений ветра. При уточняющем расчете данных направлений ветра наибольшая ветровая нагрузка на фасад составила от -3.5 кПа (350 кгс/м2) до -4.2 кПа (420 кгс/м2) и была отмечена в угловых зонах на высоте верхних 6-7 этажей, верхнего технического этажа и кровли. Изменение отрицательной нагрузки имеет локальный характер, ширина полосы данного давления не превышает 0.3 м от острого угла здания. Для большей части главных фасадных конструкций отрицательные ветровые давления составляют от -0.5 до -1.8 кПа, в остроугольных угловых зонах достигая -2.5 кПа.

Наибольшая расчетная положительная ветровая нагрузка на фасад составила +1.68 кПа (168 кгс/м2) и была отмечена в верхней части секции 3 на высоте 38-40-го и верхнего технического этажей и кровли. Для большей части главных фасадных конструкций положительные ветровые давления составляют от 0.5 до 1.2 кПа.

При определении пиковых значений ветровых давлений принято, что конструктивные элементы ограждения и узлы их крепления к зданию являются достаточно жесткими, и в них не возникает заметных дополнительных (аэроупругих, резонансных) динамических усилий и перемещений. В противном случае, значение этих нагрузок необходимо уточнить на основе результатов динамического расчета системы «элементы ограждения – их несущие конструкции – элементы их крепления». Разработанные параметризованные модели и полученные результаты численного моделирования ветровой аэродинамики рекомендуется использовать при формировании и осуществлении системы мониторинга несущих и фасадных конструкций ЖК «Рублевские огни».

В расчетных исследованиях рассматривалась существующая на данный момент архитектурная ситуация. В случае строительства в окрестности объекта многоэтажных зданий и сноса прилегающей застройки результаты расчетов могут потребовать коррекции.
